רובאי כוח הסבר: יסודות ויישומים

כפי שכולנו יודעים ששנאי כוח חיוניים במערכות חשמל מודרניות. הם מאפשרים חלוקת חשמל יעילה על פני מרחקים עצומים, כפי שאנו יכולים לראות בחיי היומיום שלנו. לכן, ההבנה כיצד הם פועלים היא חיונית עבור כל אחד העוסק בהנדסת חשמל.

מדריך זה בוחן את העקרונות של אינדוקציה אלקטרומגנטית ושינוי מתח.

במאמר זה, נתעמק ברכיבים ובפעולה של שנאי כוח. למד על ההיסטוריה וההתפתחות של מכשירים חיוניים אלה.

וגלו מהם סוגי השנאים השונים והיישומים שלהם.

בשלב הבא, בחינת החשיבות של יעילות וחיסכון באנרגיה בתכנון שנאים.

לבסוף, נדון במגמות עתידיות ובשיקולים סביבתיים בטכנולוגיית שנאים.

yawei transformer

שנאי כוח הם חיוניים ברשתות חלוקת חשמל כמו לב לגוף האדם. הדבר החשוב ביותר הוא שהם ממלאים את התפקיד בשינוי רמות המתח בין המעגלים, ועוזרים לחשמל לנוע ביעילות לאורך מרחקים.

בעיקר, הם מורכבים משני סלילי תיל, המכונה פיתולים, עטופים סביב ליבה. הגדרה זו מאפשרת לשנאים לפעול על פי העיקרון של אינדוקציה אלקטרומגנטית.

התפקיד העיקרי של מכשירים אלה הוא שינוי מתח. משמעות הדבר היא שהם יכולים -להגביר או להוריד- את רמת המתח בהתבסס על הצרכים של רשת החשמל.

שנאי כוח מגיעים בצורות רבות ויכולים להתמודד עם רמות מתח גדולות. הם חיוניים להעברת כוח-במתח גבוה.

מרכיבי המפתח של שנאי כוח כוללים:

פיתולים ראשוניים ומשניים

ליבה מגנטית

חומרי בידוד

yawei transformer

אם אתה רוצה לדעת יותר על שנאי הכוח, אתה יכול ללחוץ כאן!

המסע של שנאי כוח החל בסוף המאה ה-19. חלוצים כמו ניקולה טסלה וג'ורג' וסטינגהאוס היו מכריעים בפיתוחם.

השנאים המוקדמים הללו היו פשוטים אך יעילים. הם הניחו את הבסיס לעיצובים המתוחכמים שאנו רואים כיום.

ככל שהטכנולוגיה התקדמה, השנאים התפתחו באופן משמעותי. שיפורים בולטים כללו חומרי ליבה טובים יותר ומערכות קירור חדשניות.

שנאים מודרניים הם יעילים ביותר ומשלבים טכנולוגיה-מתקדמת. הם הפכו לאינטגרליים למערכות רשת חכמות ברחבי העולם.

אבני דרך היסטוריות מרכזיות כוללות:

המצאה של חלוצים במאה ה-19

שיפורים בחומרים ובעיצובים

שילוב בטכנולוגיות רשת חכמה

שנאי כוח מסתמכים על עקרונות ליבה של הפיזיקה, בעיקר אינדוקציה אלקטרומגנטית. עיקרון זה מאפשר לשנאים להעביר חשמל ביעילות.

שינוי מתח הוא תפקיד מכריע נוסף של שנאים. זה מקל על העברת כוח למרחקים ארוכים ללא הפסדים מופרזים.

בחלק זה, נעמיק במדע מאחורי העקרונות הללו. הבנתם היא המפתח להבנת האופן שבו שנאים עובדים ביעילות.

מושגי מפתח שיש לחקור כוללים:

אינדוקציה אלקטרומגנטית

שינוי מתח

מערכת היחסים בין השניים

אינדוקציה אלקטרומגנטית מתרחשת כאשר שדה מגנטי משתנה גורם לזרם חשמלי. תופעה זו היא אבן היסוד של תפקוד השנאים.

שינוי מתח כרוך בהתאמת רמות המתח בין גבוה לנמוך. זה מבטיח חלוקת אנרגיה בטוחה ויעילה.

הבנת התהליכים הללו חושפת את הקסם מאחורי השימוש היומיומי בחשמל. עם התובנה הזו, תעריך את המופלאים ההנדסיים של השנאים אפילו יותר.

חוק פאראדיי הוא הבסיס של אינדוקציה אלקטרומגנטית. במילים פשוטות, זה אומר שכאשר שדה מגנטי משתנה, הוא משרה מתח בכל מעגל קרוב.

חוק לנץ לוקח את זה צעד אחד קדימה: הזרם המושרה תמיד יזרום בכיוון שמתנגד לשינוי שיצר אותו - כמעט כמו דרכו של הטבע להתנגד להפרעה.

יחד, שני החוקים הללו מסבירים בדיוק כיצד פועלים שנאים. הם הסיבה ששנאי יכול להעלות או להוריד את המתח ולהעביר אנרגיה חשמלית ממעגל אחד למשנהו ללא כל חיבור חשמלי ישיר.

השראות הדדית היא אחד הרעיונות המרכזיים כאן-זה בעצם מתאר כיצד סליל אחד יכול ליצור מתח בסליל סמוך.

מונח חשוב נוסף הוא שטף מגנטי. תחשוב על זה כעל דרך למדוד כמה שדה מגנטי באמת עובר דרך סליל. וכן, זה חשוב מאוד, כי זה משפיע מאוד על רמת ההשראות שאתה בסופו של דבר איתה.

יחד, גורמים אלה מעצבים את מידת היעילות של השנאי, והם גם משפיעים על האופן שבו יש לעצב אותו. אם אתה מבין איך הם עובדים (אפילו באופן רופף), אתה יכול בדרך כלל לעשות בחירות חכמות יותר כדי לשפר את ביצועי השנאים.

מושגים עיקריים כוללים:

השראת מתח בסלילים סמוכים (השראות הדדית)

החשיבות של חוזק השדה המגנטי (שטף מגנטי)

השפעות על עיצוב שנאי ויעילות

yawei transformer

שנאי כוח בנויים בעצם מכמה חלקים מרכזיים: הליבה, הפיתולים, הבידוד והמתחם. ובכנות, לכל אחד יש את העבודה שלו, אז שום דבר לא באמת "אופציונלי" כאן.

הליבה עשויה בדרך כלל מפלדה למינציה. עיצוב השכבות הזה עוזר לצמצם הפסדים מזרמי מערבולת, וזה עניין גדול ליעילות. אז יש לך את הפיתולים-בדרך כלל נחושת או אלומיניום-שנושאות זרם ומייצרות את השדות האלקטרומגנטיים הדרושים כדי שהשנאי יפעל.

הבא מגיע הבידוד. מטרתו העיקרית היא למנוע קצרים, והוא גם עוזר להגן על הפיתולים מפני קוצים במתח. לבסוף, המתחם נמצא שם כדי להגן על השנאי מהעולם החיצון-דברים כמו מזג אוויר וגורמים סביבתיים אחרים.

אז, בקיצור: ליבה ליעילות, פיתולים לפעולה אלקטרומגנטית, בידוד לבטיחות, ומארז להגנה.

מרכיבי המפתח כוללים:

ליבה: פלדה למינציה

פיתולים: נחושת או אלומיניום

בידוד: חומרי הגנה

מארז: מעטפת מגן

רכיבים אלה פועלים יחד כדי להבטיח העברת אנרגיה יעילה. הבנתם מבהירה כיצד פועלים שנאים. הידע של כל חלק משפר את התחזוקה והעיצוב.

yawei transformer

בשוק התעשייה של היום, ליבות שנאים מגיעות בסוגים שונים. הם כוללים בדרך כלל עיצובים מסוג למינציה, מעטפת וליבה-.

לדעתי, ליבות למינציה מפחיתות את הפסדי האנרגיה. הם מורכבים מיריעות פלדה דקות. עיצוב זה יכול למזער זרמי מערבולת.

שנאים מסוג-מעטפת בדרך כלל סוגרים פיתולים בתוך הליבה. הם מציעים הגנה טובה יותר. שנאים מסוג -ליבה חושפים פיתולים לקירור קל.

הבא הוא התכונות העיקריות של סוגי הליבה:

למינציה: יריעות פלדה דקות

מעטפת: פיתולים סגורים

ליבה: פיתולים חשופים

כל סוג מציע הטבות ספציפיות בהתאם ליישום.

אולי לרובוטריקים יש פיתולים ראשוניים ומשניים זה הגיון בריא עבורנו. והחוטים המפותלים האלה יוצרים שדות מגנטיים.

הפיתול הראשי מתחבר למקור המתח המבוא. הוא מקבל אנרגיה חשמלית. הפיתול המשני מספק מתח משתנה למוצא.

נחושת היא בחירה נפוצה עבור פיתולים. הוא מציע התנגדות נמוכה ומוליכות גבוהה. אגב, נעשה שימוש באלומיניום גם בשל משקלו הקל.

להלן נקודות המפתח על פיתולים:

ראשי: חיבור קלט

משני: אספקת פלט

חומרים: נחושת או אלומיניום

פיתולים חיוניים לשינוי מתח והעברת אנרגיה.

בשל קיומו של חשמל, בידוד חיוני לאמינות השנאים. זה מונע קצר חשמלי. החומרים משתנים משמן ועד חומרים מרוכבים מוצקים.

בגלל הפקת חום בהפעלת השנאי, לכן מערכות קירור חיוניות לשמירה על ביצועי השנאי. השיטות הנפוצות כוללות טבילת שמן וקירור אוויר.

מארזים מגנים על שנאים מפני סכנות סביבתיות. הם מונעים חדירת לחות ואבק. אז אנחנו יכולים לומר שמארזים יכולים גם לספק מחסום בטיחות.

להלן מרכיבי המפתח:

בידוד: מונע קצר חשמלי

קירור: מנהל חום

מארזים: מספק הגנה

יחד, אלמנטים אלה מבטיחים בטיחות ויעילות שנאים.

עלינו לדעת שהבנה כיצד פועלים שנאי כוח כרוכה בתהליך שיטתי.

בפרטים, בתחילה, חשמל נכנס לפיתול העיקרי של השנאי. פיתול זה מתחבר למקור מתח נכנס. זה יוצר שדה מגנטי סביב הליבה.

ואז השדה המגנטי משרה מתח בפיתול המשני. זה מתאפשר באמצעות אינדוקציה אלקטרומגנטית. המתח מוגבר או מטה, בהתאם ליחס הסלילה.

בקצרה שלבי מפתח כוללים:

הזנת אנרגיה חשמלית:כניסה לפיתול הראשוני.

יצירת שדה מגנטי:בתוך הליבה.

אינדוקציה של מתח:בפיתול המשני.

פלט של מתח שעבר טרנספורמציה:מכוון לעומס.

לאורך התהליך הזה, שנאים לא עובדים לבד: מערכות בידוד וקירור נכונות ממשיכות להתחמם יתר על המידה. המארז מוסיף שכבה של הגנה על הסביבה.

בהתאם ליישומים של השנאי, אנו יכולים לאמת את השנאי לשני סוגים: טרנספורמטורים-מעלה ומטה-למטה, הם מתוכננים לבצע פונקציות שונות. כל אחד ממלא תפקיד מובהק בשינוי מתח.

טרנספורמציה-מעלה שנאים, כפי שהשם אומר, הם מעלים את רמות המתח. הם שימושיים בהעברת כוח-למרחקים ארוכים. מתח גבוה מפחית אובדן אנרגיה למרחקים.

לעומת זאת, שנאים -מורדים מפחיתים את רמות המתח. הם הופכים חשמל בטוח לשימוש ביתי או מסחרי.

להלן ההבדלים העיקריים בין השניים:

הגדל מתח

אידיאלי להעברת כוח

הורד את המתח

מתאים להפצה מקומית

עלינו להכיר בכך שתפקידים אלו חיוניים למערכות חשמל יעילות.

על פי המבנה, ניתן לסווג שנאים ל-חד-פאזי או לשלושה-פאזי. העיצוב שלהם מתיישב עם צרכי הספק ספציפיים.

שנאים-חד פאזיים המשמשים בדרך כלל באספקת חשמל לאזורי מגורים. הם פשוטים יותר ומשמשים לעתים קרובות ביישומים בהספק נמוך.

ושנאים תלת-פאזיים הם חזקים. הם נותנים מענה לדרישות תעשייתיות ומסחריות. הם יעילים לדרישות הספק גבוהות.

תכונות עיקריות:

משמש במשקי בית

מבנה פשוט

שימוש תעשייתי

יעילות ועוצמה רבה יותר

למרות שהם שונים בגודל, בתפקוד וכדומה. אבל כל סוג מציע הטבות ייחודיות עבור יישומים שונים.

למעשה, שינוי מתח בשנאים תלוי ביחס הסיבובים. יחס זה חיוני לקביעת שינויי מתח. אז הבנתו עוזרת בתכנון שנאים יעילים.

יחס הסיבובים הוא היחס בין הפיתולים בסלילים הראשוניים למשניים. אם לראשי יש יותר סיבובים, הוא מפחית את המתח (צעד- למטה). לעומת זאת, יותר סיבובים במתח העלייה המשני (שלב-מעלה).

הנה נוסחה פשוטה שמבהירה את המושג הזה:

יחס סיבובים (TR)=מספר סיבובים בפיתול ראשי / מספר סיבובים בפיתול שניוני

פירוש יחס הפניות:

TR גבוה פירושו שנאי-למטה.

TR נמוך מציין{0}}עלייה בתצורה.

חישוב קפדני מבטיח העברת אנרגיה ביעילות. זה ממלא תפקיד משמעותי בהתאמת רמות המתח לדרישות המערכת.

בחיי היומיום שלנו, כאשר אנו משתמשים בשנאים תוך שימוש ביחס הסיבובים הוא להשיג התאמות מתח מדויקות. אז יכולת הסתגלות זו חיונית ברשתות חלוקת חשמל.

שנאי כוח מגיעים בכל הצורות והגדלים, והם פחות או יותר הגיבורים הבלתי מוכרים של עולם החשמל. הם צצים בכל מקום מתחנות כוח ענקיות ועד לתחנת המשנה השכונתית שלך. בסופו של יום, הם מקובצים בעיקר לפי העבודה שהם עושים-בין אם זה העברת חשמל למרחקים ארוכים או ירידה בו לשימוש יומיומי.

דברים אלה הם קריטיים להשגת כוח לאן שהוא צריך להגיע מבלי לבזבז יותר מדי אנרגיה לאורך הדרך. בחר את הסוג הלא נכון, ואתה מסתכל על הפסדים גבוהים יותר, חשבונות גדולים יותר, או אפילו כאבי ראש אמינות. אז כן, לדעת את ההבדלים באמת חשוב כאשר אתה בוחר אחד.

שנאי שידור הם החיות הגדולות שנבנו לעבודה במתח גבוה-. הם לוקחים כמויות אדירות של כוח ודוחפים אותו מאות קילומטרים על פני הרשת במינימום מהומה. תוכלו לזהות אותם לפי גודלם העצום, דירוגי המתח הגבוהים-בשמיים ובניית המסמרים הקשוחה-כמו-הצוחקת מול סערות ועומסים כבדים.

שנאי הפצה, לעומת זאת, הם אלו שאתה רואה על עמודי שירות או תחובים בקופסאות -תלויות ליד בתים וחנויות. כל העבודה שלהם היא להוריד את המתח מקווי ההולכה האלה לרמות בטוחות ושמישות-כמו 120/240 וולט או 277/480 וולט. הם קטנים יותר, יעילים יותר בעומסים נמוכים יותר, ותוכננו לשבת בשקט בשכונות מבלי למשוך תשומת לב רבה.

אז יש לך את הקהל המותאם אישית: שנאים- מיוחדים. אלו הבעיות-הפותרות עבור עבודות תעשייתיות מוזרות-תחשבו על מכונות ריתוך קשת, מטעני סוללות או מיישרים גדולים במפעלים. הם בנויים לפי הזמנה, יכולים להתמודד עם סביבות קשות, ובדרך כלל מגיעים עם טריקים בטיחותיים נוספים אפויים.

רובוטריקים אוטומטיים-שוב קצת שונים. במקום שתי פיתולים נפרדים, הם משתמשים רק בסליל משותף אחד גם לעלייה וגם לירידה. זה הופך אותם לקלים יותר, זולים יותר ויעילים באופן מפתיע כאשר אתה צריך רק כוונון מתח קטן. הם לא מתאימים לכל דבר, אבל כשהעבודה מתאימה, הם חוסכים לך מקום וכסף.

אף אחד לא רוצה שנאי שגוזל אנרגיה, נכון? יעילות היא עניין גדול כי אפילו הפסדים קטנים מצטברים מהר במערכות גדולות. רובוטריקים מאבדים כוח בעיקר כחום-חלקם בליבה, חלקם בפיתולי הנחושת. ככל שתשלוט טוב יותר בהפסדים האלה, כך הוא פועל יותר, כך הוא נמשך זמן רב יותר, ותוציא פחות על חשמל (ובנוסף שאתה יותר טוב לכדור הארץ).

אובדן הליבה קורים בגלל החומר המגנטי המתרחש בתוך המגהץ-גם כשאין עומס. הפסדי נחושת (או הפסדי I²R) מתחילים ברגע שהזרם מתחיל לזרום ומחמירים ככל שדוחפים את השנאי חזק יותר. עיצוב טוב, חומרים איכותיים וקירור חכם הם מה שמפריד בין יחידה הגונה לחיסכון באנרגיה אמיתי.

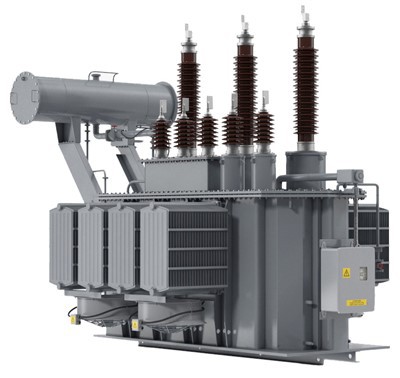

החום הוא האויב. יותר מדי ממנו והבידוד מתחיל להתקלקל, שמן מתכלה, ופתאום השנאי שלך נמצא בזמן שאול. לכן קיימות מערכות קירור. הגדולים בדרך כלל שוחים בשמן מינרלי המוביל חום לרדיאטורים (קירור ONAN הוא סופר נפוץ). יחידות קטנות יותר עשויות להסתמך רק על נושבת אוויר מעל סנפירים. כך או כך, המטרה זהה: לשמור על טמפרטורות בשליטה כדי שהדבר ימשיך לפעול בצורה חלקה במשך עשרות שנים.

שנאים מודרניים כבר לא רק "מגדירים את זה ושכח מזה". חיישנים פוקחים עין על איכות השמן, הטמפרטורות המתפתלות ורמות העומס כדי שתתפסו בעיות לפני שהן הופכות לאסונות. ממסרי Buchholz, שסתומי שחרור לחץ והגנה מפני זרם יתר הם כמו שומרי הראש המובנים-.

בדיקות שגרתיות-לבדיקת בידוד, דגימת שמן, בדיקת סנפירי קירור-עדיין חשובות, אבל הרבה אנשים הולכים לקראת תחזוקה חזויה. זיהה מגמה מוזרה בנתונים ותוכל לתקן אותה במהלך ההפסקה המתוכננת הבאה במקום להתמודד עם הפסקת הפתעה.

yawei transformer

אפילו השנאים הטובים ביותר יכולים לזרוק התקפי זעם. התחממות יתר, התמוטטות בידוד או סלילה קצרה הם החשודים הרגילים. החוכמה היא לתפוס אותם מוקדם. רוב המפעילים מנהלים יומני תקלות, עורכים בדיקות חזותיות קבועות ומפעילים בדיקות חשמל. קצת עבודת בילוש בדרך כלל מחזירה דברים לאינטרנט בלי יותר מדי דרמה.

בטיחות אינה אופציונלית. ממסר בוכהולץ מפורסם בזיהוי בועות גז ביחידות מלאות בשמן (סימן בטוח שמשהו מתבשל בפנים). הוסף התקני שחרור לחץ והגנה מזרם יתר מוצק, וקיבלת רשת ביטחון די טובה שמונעת מבעיות קלות להפוך לכאבי ראש גדולים.

בימינו שנאים נמצאים בכל מקום ברשת-מווסתים מתח, מאזנים עומסים ומוודאים שהחשמל מגיע למקרר, למפעל או למטען EV ללא דרמה. עם טכנולוגיית רשת חכמה-, רבים מובנים כעת-ניטור שמדבר בחזרה למרכזי בקרה בזמן אמת. זה אומר תיקונים מהירים יותר והרבה פחות בזבוז אנרגיה.

חוות סולאריות וטורבינות רוח פולטות חשמל שנמצא בכל מקום במתח-. רובוטריקים הם אלה שמחליקים הכל כך שהוא משחק יפה עם הרשת הראשית. בלעדיהם, שילוב אנרגיה נקייה יהיה סיוט. הם בעצם המתרגמים בין "ירוק אך בלתי צפוי" ל"יציב ואמין".

התעשייה סוף סוף מתחילה להיות רצינית לגבי איכות הסביבה. אנו רואים יותר שמנים מתכלים, עיצובים שקטים יותר וליבות -סופר יעילות שמצמצמות את ההפסדים. באופק? שנאים חכמים עם ניטור AI שיכולים לחזות כשלים שבועות מראש ולהתאים תוך כדי תנועה. הכל מכוון למערכת חשמל נקייה וגמישה יותר-שנאי אחד בכל פעם.

עוטף את זה

בסופו של יום, הבנת שנאי כוח היא לא רק חומר של ספרי לימוד-זה מה שמאפשר למהנדסים להדליק את האורות, לחתוך בזבוז אנרגיה ולדחוף את הרשת לעבר עתיד ירוק יותר. בין אם אתה מייעד אחד למפעל חדש או סתם סקרן כיצד החשמל מגיע לשקע שלך, ידיעת היסודות עושה את כל ההבדל. הם לא נוצצים, אבל הם חיוניים לחלוטין.
