ארכיטקטורת חלוקת כוח טיפוסית של מרכזי נתונים: כיצד מתקנים מודרניים שומרים על מערכות קריטיות פועלות

מרכזי נתונים מודרניים? הם בעצם מערכת העצבים של העולם הדיגיטלי של היום-פלטפורמות הענן, מודלים של בינה מלאכותית, עסקאות בנקאיות, אתה שם את זה. אבל הנה הדבר שרוב האנשים לא רואים: מאחורי כל מדף שרתים, יש מורכבות רציניתחלוקת כוח במרכז הנתוניםההגדרה עובדת מסביב לשעון כדי שהכל יזמזם. וכשאנחנו אומרים "מסביב לשעון", אנחנו מתכוונים לזה. אפילו נפילה זעירה בכוח עלולה לזרוק פעולות לכאוס, לנתונים מושחתים ולעלות לחברות בין אלפים ל-ללא הגזמה-מיליוני דולרים.

אז איך בעצם נראית המערכת הזו? מדריך זה מפרק טיפוסיארכיטקטורת כוח של מרכז נתונים, עובר על העבודה של כל רכיב מרכזי, ומסביר מדוע ניטור חכם וציוד ביעילות גבוהה-הופכים במהירות למאפיין-חובה של היוםמערכות כוח קריטיות למשימה.

במילים פשוטות,חלוקת כוח במרכז הנתוניםהיא כל שרשרת החשמל שמקבלת חשמל מרשת השירותים וכל הדרך אל השרתים, האחסון, ציוד הרשת ואשכולות הבינה המלאכותית הרעבה- האלו.

אבל לא מדובר רק בהעברת חשמל מנקודה A לנקודה B. מערכת מתוכננת היטב-גם:

 שומר על זמן פעולה קרוב ל-100% ככל האפשר

 מגן על ציוד מפני נחשולים, נפילות ושאר גרמלינים חשמליים

 תומך בנתיבים מיותרים כך ששום דבר אינו נקודת כשל בודדת

 עוזר לצמצם בזבוז אנרגיה (מה שטוב גם לכדור הארץ וגם ל-P&L)

 משאיר מקום לגדול ככל שהביקוש עולה

 עושה תחזוקה וניטור פחות כואב

עם עומסי עבודה של AI, מחשוב קצה ומתקנים היפרסקאלייםמתפוצץ בשנים האחרונות, מקבל אתתשתית חלוקת חשמלright הפכה לאחת ההשקעות הקריטיות ביותר שמפעיל יכול לבצע.

חשמל לא רק מופיע בשרת בצורה קסומה-הוא עובר סדרה של שלבים-מתוזמרים היטב לפני שהוא מגיע לשם. הנה הדרך הבסיסית:

לכל חוליה בשרשרת יש עבודה ספציפית, וביחד הם שומרים על דברים יציבים, יעילים ו-בתקווה-פועלים תמיד.

כוח שירות וחלוקת מתח בינוני

הכל מתחיל בכך שחברת החשמל המקומית מכניסה חשמל למתקן, בדרך כלל במתח בינוני-תחשוב על 11 קילו וולט, 13.8 קילו וולט, 22 קילו וולט או 33 קילו וולט.

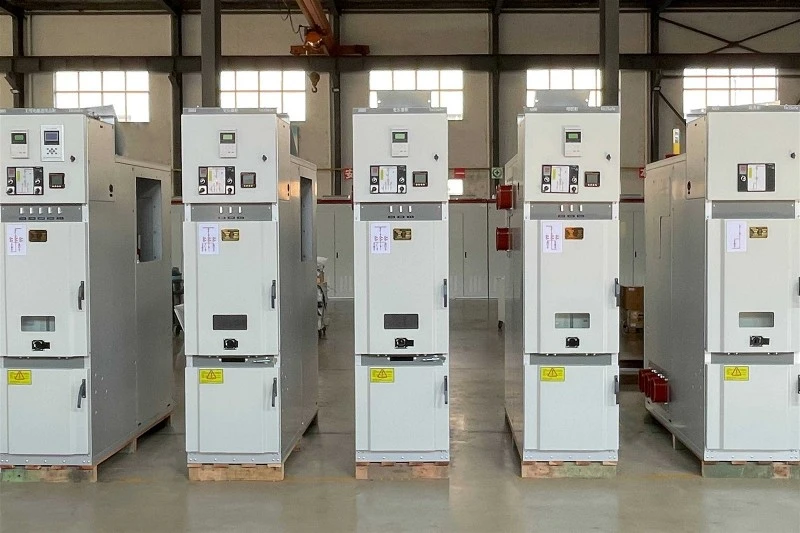

הכוח הנכנס הזה פוגע לראשונה במיתוג מתח בינוני, שעושה כמה דברים קריטיים:

 מגן על מעגלים מפני תקלות

 מבודד בעיות כאשר משהו משתבש

 מאפשר פעולות החלפה בטוחות

 מאפשר לצוותי תחזוקה לעבוד מבלי לכבות הכל

במילים אחרות, שומר הסף הוא שעוצר בעיות חשמל מלהתפשט במורד הזרם.

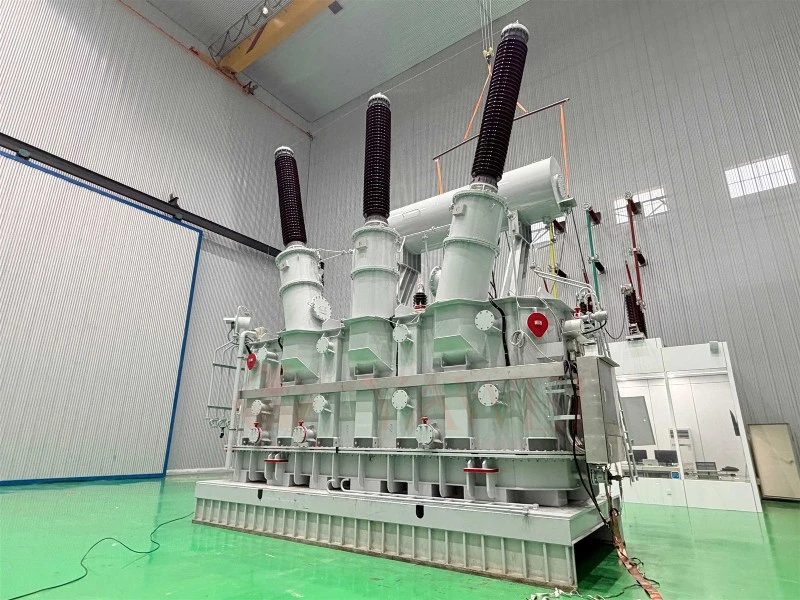

שנאי מרכז הנתונים: יותר מסתם המרת מתח

עכשיו אנחנו מגיעים לאחד ממשקל הכבד האמיתי: השנאי מרכז נתונים.

התפקיד העיקרי שלו הוא להוריד את המתח הבינוני הזה למשהו ששרתים יכולים להשתמש בו-בדרך כלל480 וולט, 415 וולט, 400 וולט או 380 וולט.

אבל של היוםשנאי מתח בינוניפתרונות עושים הרבה יותר מסתם המרת מתח. הטובים יותר מגיעים עם:

 ליבות-ביעילות גבוהה שמבזבזות פחות אנרגיה כחום

 מערכות בידוד מתקדמות לחיים ארוכים יותר

 טמפרטורות עבודה נמוכות יותר

 פעולה שקטה יותר (השכנים שלך יודו לך)

 טביעות רגל קטנות יותר-כי שטח הרצפה יקר

 יכולות ניטור דיגיטליות-מובנות

ומכיוון ששנאים פועלים 24/7/365, אפילו פגיעה קטנה ביעילות יכולה לתרגם לחיסכון רציני באנרגיה במהלך חייהם.

חלוקת חשמל ראשית

ברגע שהמתח מופחת, הכוח עובר למתקןחלוקת חשמל במרכז הנתוניםרֶשֶׁת.

שחקני מפתח כאן כוללים:

 מרכזיות ראשיות

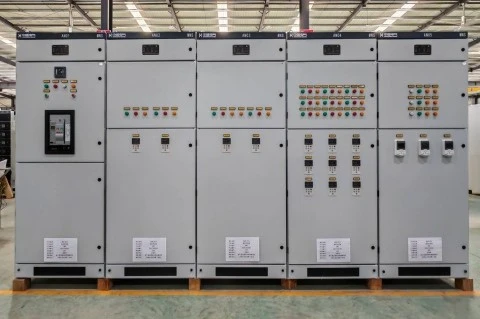

 מתג מתח נמוך

 לוחות חלוקה ראשיים

 מזיני הפצה

רכיבים אלה מפצלים את הכוח למספר מעגלים עצמאיים המזינים חלקים שונים של מרכז הנתונים. עיצוב מודולרי גם מקל על הרחבה עתידית-אין צורך לקחת הכל במצב לא מקוון רק כדי להוסיף קיבולת.

מערכות UPS: רשת הבטיחות

המערכת UPS למרכז נתוניםיישומים הוא קו ההגנה הראשון שלךכאשר כוח החשמל הולך הצידה.

אם הרשת נכשלת, ה-UPS קופץ באופן מיידי עם כוח סוללה בזמן שגנרטורים גיבוי מסתובבים. המעבר החלק הזה מונע משרתים לקרוס או לאתחל-וזה, בוא נהיה כנים, הוא בערך כל העניין.

יחידות UPS מודרניות מטפלות גם ב:

 כוח גיבוי מיידי

 ויסות מתח

 ייצוב תדר

 הַרמוֹנִיסִנוּן

 מיזוג כוח כללי

מתקנים גדולים פועלים לעתים קרובותN+1, 2N, או אפילו2N+1יתירות כדי למקסם את הזמינות ולחסל נקודות כשל בודדות.

מחוללי גיבוי: כאשר הסוללות אינן מספיקות

סוללות מחזיקות מעמד רק כל כך הרבה זמן, וזו הסיבה שהגנרטורים הם חלק הליבהמערכות כוח קריטיות למשימה.

כשמתרחשת הפסקה, זה בערך מה שקורה:

 ה-UPS משתלט באופן מיידי.

 המתג העברה אוטומטית (ATS)מזהה אובדן חשמל.

 מחוללי גיבוי מופעלים אוטומטית.

 ה-ATS מעביר את העומס לכוח הגנרטור.

 ברגע שכוח החשמל חוזר ומתייצב, המערכת חוזרת בבטחה.

גישה שכבתית זו ממשיכה לפעול גם במהלך כשלים ממושכים ברשת-מפני שאף אחד לא רוצה להסביר ל-C-סוויטה מדוע מרכז הנתונים חשוך.

יחידות חלוקת חשמל (PDUs)

לאחר שהכוח עוזב את ה-UPS, הוא מופץ דרכויחידות חלוקת חשמל (PDUs).

A יחידת חלוקת כוח (PDU)מזין חשמל לחדרי שרתים, שורות של ארונות או אזורים ספציפיים, תוך הקפדה על שמירה על איזון של עומסים על פני שלבים.

מוֹדֶרנִיPDU אינטליגנטיההצעות הן הרבה מעבר לחיבור דברים לחשמל. תכונות אופייניות כוללות:

 ניטור-לכל שקע

 מיתוג שקע מרחוק (שימושי במיוחד לפתרון בעיות)

 נראות איזון עומסים

 מדידת אנרגיה

 ניטור סביבתי (טמפרטורה, לחות וכו')

 התראות אזעקה

אלה נותנים למפעילים את הנתונים הדרושים להם כדי לייעל את הניצול ולצמצם פסולת-מבלי לנחש.

Rack PDUs: The Final Mile

ממש בסוף השרשרת, הכוח מגיע דרך הארונותמתלה PDUמכשירים.

A מתלה PDUמחלק חשמל ישירות ל:

 שרתים

 מערכות אחסון

 מתגי רשת

 חומות אש

 אשכולות GPU

 מאיצי AI

PDU מתלים מתקדמים עוקבים ברציפות אחר:

 מֶתַח

 נוֹכְחִי

 כוח פעיל

 גורם כוח

 שימוש באנרגיה

 טֶמפֶּרָטוּרָה

חשיפה-בזמן אמת פירושה שאתה יכול לזהות מעגלים עמוסים יתר על המידה לפני שהם הופכים לבעיות ממשיות-מפני שאף אחד לא אוהב מפסקים שהופעלו ב-2 לפנות בוקר

מרכזי נתונים פרנואידים לגבי זמן השבתה-ויש סיבה טובה. לכן יתירות מובנית כמעט בכל שכבה של תשתית החשמל.

בחירת הרמה הנכונה תלויה בתקציב שלך, בדרישות העסקיות שלך ובכמה "תשעים" של זמן פעולה אתה באמת מכוון.

ככל שמרכזי הנתונים נעשים גדולים ומורכבים יותר, ההסתובבות עם לוח כתיבה ומולטימטר פשוט לא חותכת את זה יותר.

מפעילים מסתמכים יותר ויותר על פלטפורמות ניטור דיגיטליות שנותנות תובנה רציפה לגבי נכסי חשמל ברחבי המתקן.

היכולות הנפוצות כוללות:

 מעקב אחר ציוד-בזמן אמת

 זיהוי תקלות בסיוע בינה מלאכותית-

 הדמיה תרמית

 ניתוח אנרגיה

 אבחון מרחוק

 התראות אוטומטיות

 ניתוח מגמה היסטורי

המעבר הזה לכיוון תשתית חכמה יותר לא רק משפר את היעילות-הוא גם מפחית את הכשלים ה"הפתעים" האיומים הללו.

רובוטריקים הם בין הנכסים היקרים והקריטיים ביותר באמרכז נתונים, וזו הסיבהניטור מצב שנאיהפך לחלק גדול מתכנון האמינות.

מערכות ניטור מודרניות עוקבות ברציפות אחר דברים כמו:

 טמפרטורת השמן

 טמפרטורה מתפתלת

 זרם עומס

 רמות לחות

 פעילות פריקה חלקית

 מצב בידוד

מתקנים רבים גם מבצעיםניתוח גז מומס (DGA)לתפוס מוקדם תקלות פנימיות מתפתחות-לפני שהן הופכות לכשלים קטסטרופליים.

בשילוב עםניטור שנאי חכם, תובנות אלו מאפשרותתחזוקה חזויה של שנאים. במקום להיצמד ליומני שירות נוקשים, צוותים יכולים לקבל החלטות- מבוססות נתונים לגבי מתי לתקן או להחליף רכיבים. המשמעות היא פחות הפסקות בלתי צפויות וחיי ציוד ארוכים יותר-החזר ROI די טוב, אם תשאלו אותי.

AI משנה את המשחק בגדול. אשכולות GPU בעלי צפיפות- גבוהה?

הם דורשים:

 קיבולת חשמלית הרבה יותר

 יעילות קירור טובה יותר

 איזון עומסים הדוק יותר

 זיהוי תקלות מהיר יותר

 הרחבת כוח גמישה

כל כך מודרניתשתית חלוקת חשמלצריך להיות בנוי מתוך מחשבה על מדרגיות-מוכן להתמודד עם הגדלת צפיפות המחשוב מבלי לפגוע באמינות.

אם אתה מתכנן מתקן חדש או משדרג מתקן קיים, הנה כמה שיטות עבודה מוצקות שכדאי לזכור:

 בחר בשנאים-בעלי יעילות גבוהה כדי לצמצם את הפסדי האנרגיה.

 פרוס PDUs חכמים לניטור פרטני, לפי-מדף.

 ליישםניטור מצב שנאיעל כל היחידות הקריטיות.

 לְבַצֵעַניתוח גז מומס (DGA)במהלך בדיקות שגרתיות.

 לְאַמֵץתחזוקה חזויה של שנאיםבמקום תיקונים תגובתיים.

 עצב נתיבי כוח מיותרים עבור כל משימה-קריטית.

 עקוב אחר צריכת האנרגיה באופן רציף כדי למצוא ולתקן פסולת.

 בנה חלוקת כוח ניתנת להרחבה כדי שלא תתקע מאוחר יותר.

מחשבה- טובה-ארכיטקטורת כוח של מרכז נתוניםהוא הבסיס לפעולות דיגיטליות אמינות. מהשנאי מתח בינוניומיתוג מתח נמוךאל המערכת UPS למרכז נתונים, יחידת חלוקת כוח (PDU), ומתלה PDU-כל חלק ממלא תפקיד בשמירה על הפעלת השירותים.

ועם AI ומחשוב ענן דוחפים את דרישות הכוח גבוהות יותר מדי שנה, טכנולוגיות חכמות כמוניטור מצב שנאי, ניטור שנאי חכם, ניתוח גז מומס (DGA), ותחזוקה חזויה של שנאיםהופכים במהירות לסטנדרט-לא תוספות אופציונליות.

השקיעו בציוד יעיל, בנו יתירות נבונה ואמצו ניטור מתקדם-ובסופו של דבר תקבלו כושר עמידתשתית חלוקת חשמלהתומך בצמיחה-לטווח ארוך תוך שמירה על זמן ההשבתה ועלויות התפעול.
